2005 Walter Helitronic Vision
2005 Walter Helitronic Vision
Beschreibung
Geeignet zum Nachschleifen und Neuanfertigen von Holz - und Metallbearbeitungswerkzeugen aller Art.
Zubehör :

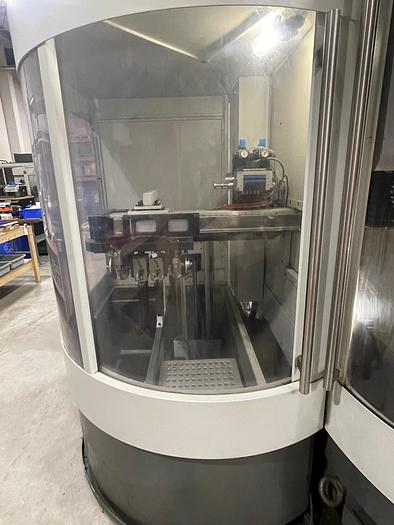

Hub – Lader (Automatische Be - und Entladeeinrichtung)

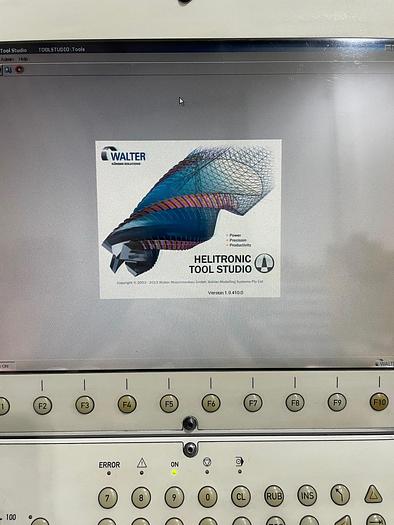

Software Toolstudio Standard & Advanced Version 1.9.
Toolstudio Option Steptools
Softwarepaket 1 (zylindrische Werkzeuge scharfkantig, Ecken- und Vollradius),
Softwarepaket 2 (konisch-spiralige Werkzeuge scharfkantig, Ecken- und Vollradius),
Softwarepaket 3 (Bohrer und Stufenbohrer),
Softwarepaket 4 (Stufenwerkzeuge),
Softwarepaket 6 (Holbearbeitungswerkzeuge),
Softwarepaket 16 (Aufwärmprogramm),
Softwarepaket 25 (Dual-Cut),
Softwarepaket 27 (flexible Programmierung),
Softwarepaket 32 (Rundschleifen),
Softwarepaket Heli-Flute + Cone (Spanraumberechnungsprogramm),
Glasmaßstäbe an allen Linearachsen X, Y, Z
elektrostatische Kühlnebel- und Dunstabscheider,

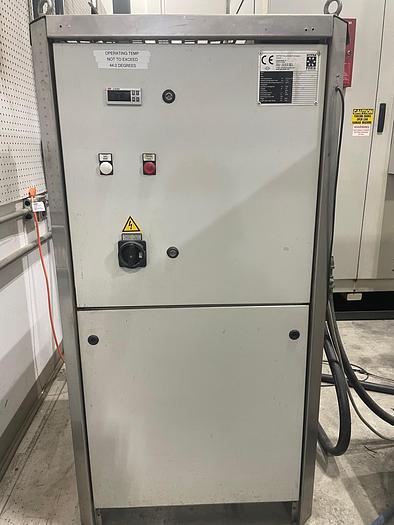

Kühlaggregat für Spindelkühlung,
Meßtaster,
pneumatische Werkstückklemmung,
Ölauffangwanne,
2 Scheibenaufnahmen.
Spezifikationen
Hersteller | Walter |
Modell | Helitronic Vision |
Jahr | 2005 |
Zustand | Gebraucht |
Lagernummer | Vision2005 |
Längsbewegung (X-Achse) | 480 mm |
Y–Achse Vertikalbewegung | 320 mm |
Z – Achse Querbewegung | 700 mm |
Rundtisch-Schwenkbereich C-Achse | +/- 200 ° |
Werkstückträgeraufnahme | ISO 50 |
max. Werkstückdurchmesser | 320 mm |
Werkstücklänge | Umfangschleifen 370 mm |
Werkstücklänge bei Stirnbearbeitung | 320 mm |
genauigkeit lineare Auflösung | 0.0001 mm |
radiale Auflösung | 0.0001° |
Durchmesser der Spindel | 100 mm |
Durchmesser der Schleifscheibe | 200 mm |
Schleifkspindeldrehzahl | 0 - 12.000 U/min., |
Spitzenleistung | 30 kW |
Anschlußwert | 35 kW (400 V / 50 Hz) |
Gewicht ca | 7.100 kg |
Abmessungen L x B x H | 3649 x 2490 x 2301 mm |
Farbe | grau RAL 7035 / 7043 |
