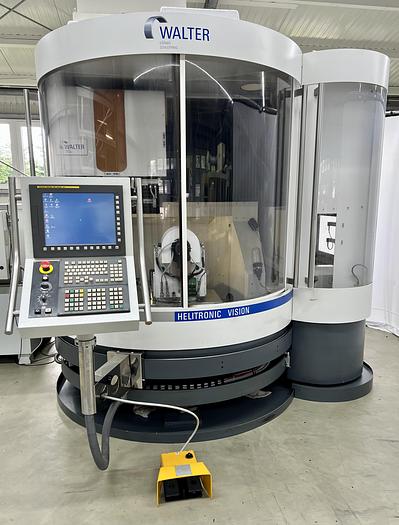

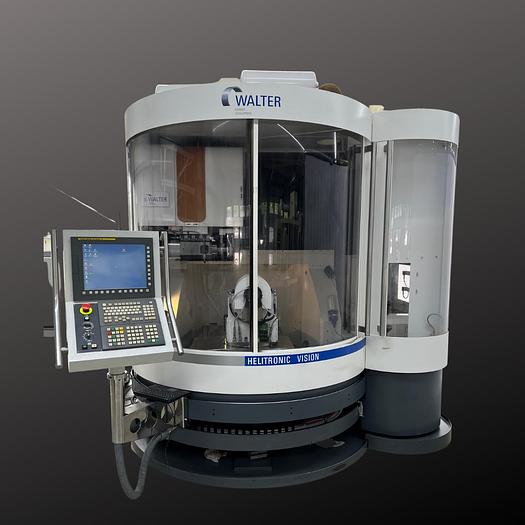

2010 Walter Helitronic Vision
2010 Walter Helitronic Vision
Beschreibung
Geeignet zum Nachschleifen und Neuanfertigen von Holz - und Metallbearbeitungswerkzeugen aller Art.
Zubehör :
automatischer Schleifscheibenwechsler mit 12 Wechselplätzen im Scheibenmagazin
A-Achse zum Rundschleifen, Drehzahlbereich 0 - 750 1/min
Softwarepaket 1 (zylindrische Werkzeuge scharfkantig, Ecken- und Vollradius)
Softwarepaket 2 (konisch-spiralige Werkzeuge scharfkantig, Ecken- und Vollradius)
Softwarepaket 3 (Bohrer und Stufenbohrer)
Softwarepaket 4 (Stufenwerkzeuge)
Softwarepaket 5 (Scheibenfräser)
Softwarepaket 7 (Profilwerkzeuge)
Softwrepaket 8 (Gewindebohrer)
Softwarepaket 16 (Aufwärmprogramm)
Softwarepaket 17 (Rundschleifen)
Softwarepaket 27 (flexible Programmierung)
Softwarepaket Heli-Flute+Cone (Spanraumberechnungsprogramm)
Helitronic Tool Studio Version Standard & Advanced License
Software Tool Studio Version Step Tools
Software Toolstudio Version profile lights
Software Toolstudio Option Bohrer
Glasmaßstäbe an allen Linearachsen X, Y, Z
Meßtaster zur exakten Positionierung des Werkstücks
Direktantriebe in allen Achsen mit integrierter Kühlung
elektrostatischer Kühlnebel- und Dunstabscheider
Transoranlage 12290-800 A # 12328, Baujahr 2010
automatische Feuerlöschanlage
2 Schleifscheibenaufnahmen
Spezifikationen
Hersteller | Walter |
Modell | Helitronic Vision |
Jahr | 2010 |
Zustand | Gebraucht |
Lagernummer | M01571 |
Längsbewegung (X-Achse) | 480 mm |
Y–Achse Vertikalbewegung | 320 mm |
Z – Achse Querbewegung | 700 mm |
Rundtisch-Schwenkbereich C-Achse | +/- 200 ° |
Werkstückträgeraufnahme | ISO 50 |
max. Werkstückdurchmesser | 320 mm |
Werkstücklänge | Umfangschleifen 370 mm |
Werkstücklänge bei Stirnbearbeitung | 320 mm |
genauigkeit lineare Auflösung | 0.0001 mm |
radiale Auflösung | 0.0001° |
Durchmesser der Spindel | 100 mm |
Durchmesser der Schleifscheibe | 200 mm |
Schleifkspindeldrehzahl | 0 - 12.000 U/min., |
Spitzenleistung | 30 kW |
Anschlußwert | 35 kW (400 V / 50 Hz) |
Gewicht ca | 7.100 kg |
Abmessungen L x B x H | 2790 x 2490 x 2310 mm |
Farbe | grau RAL 7035 / 7043 |
