2015 Vollmer QXD 250

2015 Vollmer QXD 250
Beschreibung

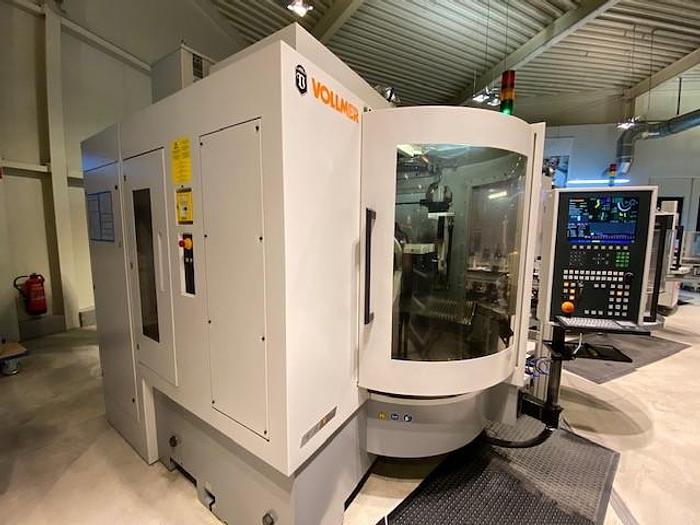

Scheibenerodiermaschine zur Komplettbearbeitung von rotationssymmetrischen Werkstücken mit Schneiden aus ultraharten Schneidstoffen. Die Werkstücke werden fliegend (vertikal hängend) aufgenommen.
Zubehör (Unter Vorbehalt):
Werkstückmagazin N 261 für max. 28 Werkstücke bis max. Ø 320 mm. L= max. 250 mm, Gewicht max. 25kg
Werkzeugwechsler für bis zu 6 Erodier- / Schleifscheiben
Adaption zur A-Achse auf HSK 63- A-E
3 Stück Werkstücktrager Ø 160 HSK 63 A-E
2 Stück Werkstücktrager Ø 260 HSK 63 A-E
2 Stück Wechselelemente mit Flanschdurchmesser 60 mm
2 Stück Aufnahmeflansch Ø 60 mm auf 10 mm, Länge 70 mm
1 Stück Softwarepaket Holzzerspanwerkzeuge
1 Stück Softwarepaket Metallzerspanerwerkzeuge
1 Stück Softwarepakte Schälfräser
1 Set Spülsätze Freischleifen QXD 200/250
1 Set Spülsätze Erodieren
1 Stück Greiferfinger für Werkstückautomatisierung SK 40/HSK63-#A,E/HSK 63-B,F
Autom. Verschlusskappe für zentrale Absauganlage
autom. Zentralschmierung
Spezifikationen
Hersteller | Vollmer |
Modell | QXD 250 |
Jahr | 2015 |
Zustand | Gebraucht |
Lagernummer | QXD250 |
Werkstück-Aussendurchmesser | max 320 mm |
Werkstücklänge | max. 250 mm |
Werkzeug-Aussendurchmesser | max. 200 mm |
Bohrungsdurchmesser | max. 60 mm |
Verfahrweg X1 | 520 mm |
Verfahrweg Y1 | 970 mm |
Verfahrweg Z1 | 420 mm |
Drehbereich Achse A1 | 360° |
Drehbereich Achse B1 | +/-20° |
Drehbereich Achse E1 | 210° |
Schleifspindeldrehzahl | stufenlos 0 - 4500 U / min (Drehmoment 6Nm) |
Anschlußwert | ca. 8,7 kVA/ 6,8 kW |
Gewicht | ca. 7200 kg |
Abmessungen | L x B x H = 3676 x 2851 x 2600 mm |
Farbe | RAL 7047 telegrau 4 / RAL 7045 telegrau 1 |
