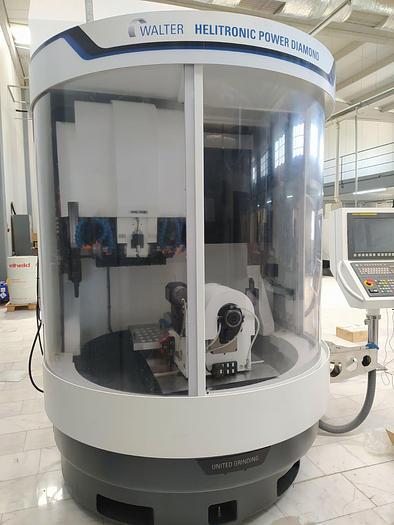

2017 Walter Helitronic Power Diamond
2017 Walter Helitronic Power Diamond
Beschreibung
Geeignet zum Erodieren von PKD-Werkzeugen für die Holz- und Metall-Industrie sowie zum Nachschleifen und Neuanfertigen von Holz- und Metallbearbeitungswerkzeugen aller Art.
Zubehör:
Hohlwellenmotor A-Achse zum Rundschleifen 0- 750 U/min.
Eco-Loader für bis zu 20 Werkstücke
Softwarepaket Toolstudio Standard & Advanced Lizenz
Softwarepaket 1 (zylindrische Werkzeuge scharfkantig, Ecken- und Vollradius),
Softwarepaket 2 (konisch-spiralige Werkzeuge scharfkantig, Ecken- und Vollradius),
Softwarepaket 3 (Bohrer und Stufenbohrer),
Softwarepaket 18 (Abrichten)
Softwarepaket 51 und 52 (Rotationserodieren and PKD Werkzeugen wie Schaft-, Zirkular-, Profil-, Stufenfräser etc.),
Softwarepaket 55 (Erodierprogramm für das Bearbeiten von PKD-bestückten Sägeblättern)
Erweiterung Softwarepaket P52 für die Bearbeitung von Werkzeugen mit Achswinkel >45° (P-System)
Glasmaßstäbe an den Linearachsen
Rotierender Abrichter zum Abrichten von keramische gebundenen CBN-Scheiben
Schärfsteinhalterung für autom. oder manuelles Öffnen der Scheibenbindung
stufenlose Drehzahlregelung
Meßtaster
Messdorn ISO50
Einrichtscheibe
Hydraulikpaket komplett (Vorbereitung für automatische Lünette)
Elektrostatischer Dunstabscheider mit Schalldämpfer
Kombifilteranlage mit wechselbaren Filterkartuschen (System Vomat), Tankvolumen ca. 530l
Kühlaggregat passend zu Kombifilteranlage, Kälteleistung 7,0-8,0kW
frequenzgesteuerte Pumpe max. 100l/min bei 3,5-7 bar
automatische Zentralschmierung
automatische Feuerlöscheinrichtung
Ölauffangwanne,
8 Schleif- bzw. Erodierscheibenaufnahmen
Spezifikationen
Hersteller | Walter |
Modell | Helitronic Power Diamond |
Jahr | 2017 |
Zustand | Gebraucht |
Lagernummer | M01540 |
X – Achse Längsbewegung | 460 mm |
Y – Achse Längsbewegung | 320 mm |
Z – Achse Querbewegung | 660 mm |
C-Achse Schwenkbereich | + / - 200° |
Werkstückaufnahme | Iso 50 |
Werkstückdurchmesser | max. 320 mm |
Werkstücklänge bei Stirnbearbeitung | max. 280 mm |
Werkstücklänge bei Umfangbearbeitung | max. 350 mm, |
Schleifscheibenantriebsleistung | bis zu 14,5 KW |
Schleifscheibendrehzahlen stufenlos | 0 - 10.500 U/min., |
Schleifscheibendurchmesser | max. 200 mm |
Anschlußwert | 25 kVA (400 V/50Hz |
Abmessungen B x T x H | 2427 x 2930 x 3230 mm |
Gewicht | ca. 5200 kg |
Farbe | weiss RAL 9003 / eisengrau RAL 7011 |
