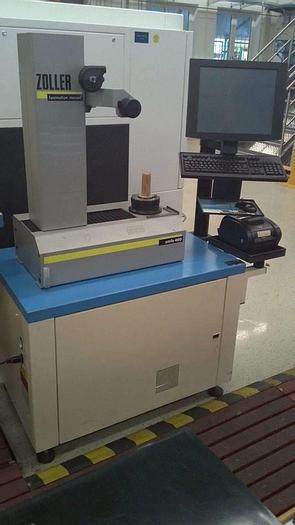

2008 Zoller Smile SMP4/4
2008 Zoller Smile SMP4/4
Beschreibung
Geeignet zum Vermessen und Voreinstellen von Zerspanungswerkzeugen aller Art sowie zum Vermessen von Schleifscheibenpaketen. Die Zoller Bildverarbeitung saturn-Set incl. Kamerasystem erlaubt ein schnelles und bedienerunabhängiges Messen jeglicher Schneiden von Werkzeugen.
Zubehör:
Software pilot 3.0 (Softwareversion 1.9)
Hochgenauigkeitsspindel SK 50/Vakuu(Rundlaufgenauigkeit 0,002 mm, Vakuumspanneinrichtung,
Spindelbremse)
IPC-Elektronik 2-Achs pilot 3.0« Ausführung »smile«
Standardmessprogramme mit fotorealem Eingabedialog für die gängigsten Werkzeuge und Messverfahren
Übersichtliche Adapter- und Werkzeugbibliothek
Standardmessprogramm zum Ermitteln von Winkeln über mehrere Messpunkte
Standardmessprogramm für Schneiden, deren Größe das Blickfeld der Kamera übersteigt.
Standardmessprogramm zum Ermitteln des theoretischen Kreismittelpunktes an konkaven oder konvexen Werkzeugschneiden.
Flexible Bedienung über Tastatur, Maus oder Touchscreen
Echtzeitmessung
Anzeigegenauigkeit 0,001 mm
Automatische Durchlichtregelung für Kamera
Toleranzüberwachung für alle Messwerte
Navigationssystem »compass« für eine schnelle, sichere und manuelle Achsverstellung auf die Sollmaßposition
automatische Schneidenform und Messbereichserkennung (zum automatischen Vermessen und Auswerten einer Schneide, die im Blickfeld der Kamera steht)
Drucker für TH-Etiketten »pilot0 Druckbreite von 25 mm bis 108 m
Spezifikationen
Hersteller | Zoller |
Modell | Smile SMP4/4, |
Jahr | 2009 |
Zustand | Gebraucht |
Lagernummer | M01553 |
Verfahrweg Z-Achse | 400 mm |
Verfahrweg X - Achse | 200 mm |
Werkstückdurchmesser | max. 400 mm |
Werkstücklänge | max. 400 mm |
Werkstückaufnahme | SK 50 |
Werkzeuggewicht | max. 10 kg |
Wiederholgenauigkeit | +/- 0,002 mm |
Anzeigengenauigkeit | 0,001 mm |
Rundlaufgenauigkeit | 0,005 mm |
Anschlußwert | 230 V / 50 Hz |
Druckluftanschluß | ca. 6 bar |
Abmessungen B x T x H | 1300 x 625 x 1600 mm |
Gewicht ca. | 200 kg |
Farbe | silbergrau / blau |
