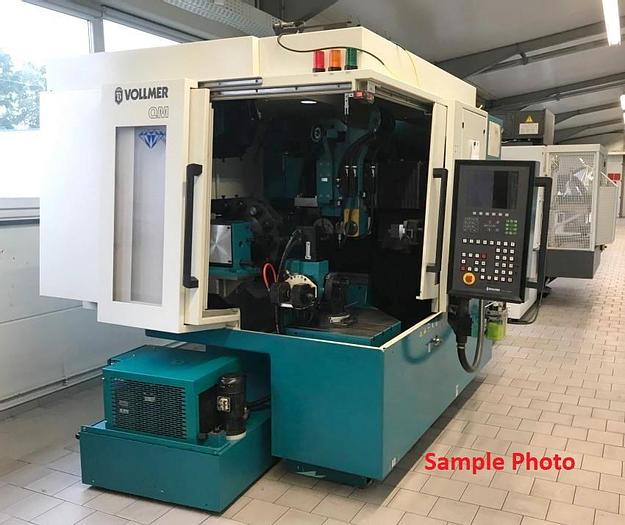

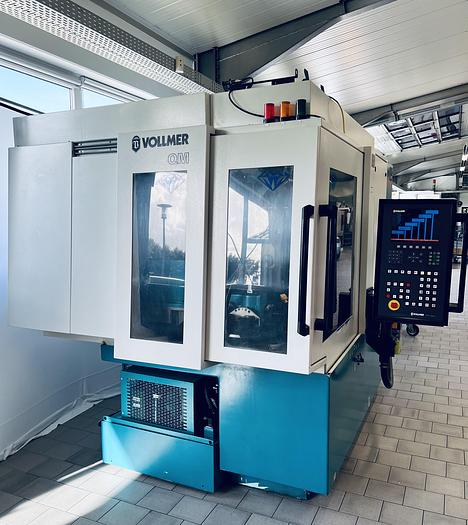

1998 Vollmer QM 71 P (QM75)
nicht verfügbar
1998 Vollmer QM 71 P (QM75)
Beschreibung
Geeignet zum automatischen Bearbeiten von PKD bestückten Fräsern, Schaftwerkzeugen, scheibenförmigen Werkzeugen wie Sägen, Fräser etc. nach dem Scheiben-Elektro-Erosions-Verfahren.
Zubehör:
Vollverkleidung
Kühlaggregat für Dielektrikum
Meßtaster
automatische Zentralschmierung
automatische Feuerlöschanlage
Werkstückträger SK 40

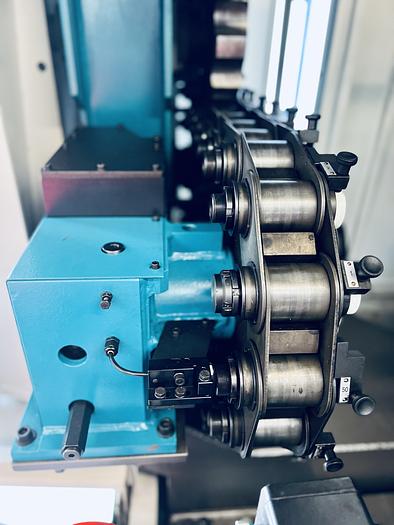

Lader.
Spezifikationen
Hersteller | Vollmer |
Modell | QM 71 P (QM75) |
Jahr | 1998 |
Zustand | Gebraucht |
Lagernummer | M01581 |
Fräseraußendurchmesser max. | 250 mm |
Schneidenlänge | max 100 mm |
Schaftwerkzeugdurchmesser | von 10 - 100 mm |
Außendurchmesser scheibenförmige Werkzeuge | max. 380 mm |
Außendurchmesser scheibenförmige Werkzeuge | mit Unterlage max. 520 mm |
Werkstückgewicht | max. 20 kg |
Laderkapazität | max. 50 Stk. |
Verfahrweg X - Achse | 280 mm |
Verfahrweg Y-Achse | 280 mm |
Verfahrweg Z-Achse | 330 mm |
A-Achse Drehbereich | 360° |
A-Achse Aufnahmekegel | SK 40 |
B-Achse Schwenkbereich | +/- 30° |
C-Achse Schwenkbereich | 120° |
D-Achse Schwenkbereich | +/- 15° |
Durchmesser Rotationselektrode | 150 x 60 mm |
Drehzahl von | 80 - 2000 U/min. |
Abmessungen B x T x H | 2560 x 2420 x 2270 mm |
Gewicht | ca. 2900 kg |
Anschlußwert | 2,5 kW (400 V / 50 Hz) |
Farbe | türkis/hellgrau |
