2017 Vollmer QM ECO

2017 Vollmer QM ECO
Beschreibung
Beschreibung:

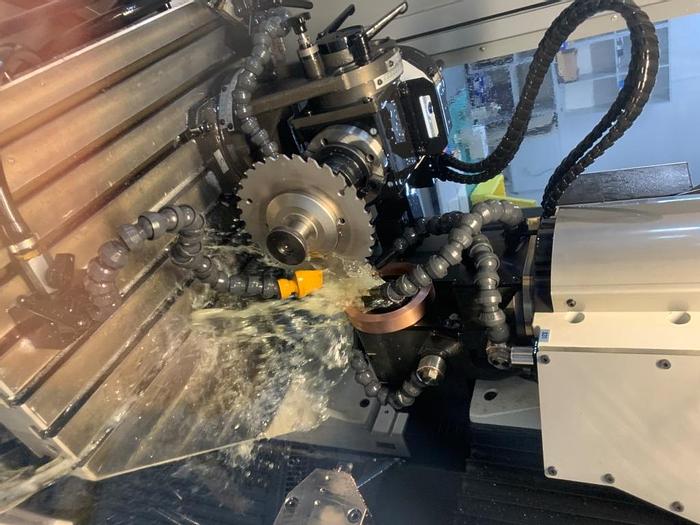

Geeignet zum automatischen Bearbeiten von PKD-bestückten Fräsern, Schaftwerkzeugen, scheibenförmigen Werkzeugen sowie optional Profilwerkzeugen nach dem Scheiben-Elektro-Erosions-Verfahren.
Zubehör:
Vollverkleidung,
Kühlmittelsystem für Dielektrikum,
automatische Feuerlöscheinrichtung,
Meßtaster,
alphanumerische Einschubtastatur zur Datenverwaltung,
automatische Zentralschmierung,
Softwarepaket für die Umfangsbearbeitung von Schaftfräsern und Fugenfräsern, Runderodieren, Laminatwerkzeugbearbeitung,
Softwarepaket für Kompakt- und Radiuszerspaner, Profilzerspaner im Bahnfahrt- und einstechverfahren,
Softwarepaket für Kreissägen für die Komplettbearbeitung von Zahnrücken und Zahnflanken aller gängigen Geometrien,
A-Achse mit Aufnahmesystem SK50 (anstelle des Aufnahmesystems SK40),
Öl-und Emulsionsnebelabscheider N 181,
Messdorn.
Spezifikationen
Hersteller | Vollmer |
Modell | QM ECO |
Jahr | 2017 |
Zustand | Gebraucht |
Lagernummer | QMECO |
Fräseraußendurchmesser | max. 250 mm |
Schneidenlänge | max. 100 mm |
Schaftwerkzeugdurchmesser | von 10 - 100 mm |
Aussendurchmesser scheibenförmige Werkzeuge | max. 380 mm |
Schneidenlänge | max. 20 mm |
Tangentialfreiwinkel | max. 6 ° |
Radialfreiwinkel | -15° bis + 6° |
Freiwinkel | max. 30° |
Abfasen | automatisch max. 70° |
Verfahrweg X-Achse | 280 mm |
Verfahrweg Y-Achse | 280 mm |
Verfahrweg Z-Achse | 330 mm |
Werstückträgeraufnahmekegel | SK 50 |
A-Achse Drehbereich | 360° |
B-Achse Schwenkbereich | +/- 30° |
Werkzeuggewicht max | 20 kg |
Durchmesser Rotationselektrode | max. 150 mm |
Drehzahl Rotationselektrode | 80 - 1500 U/min. |
Abmessungen L x B x H | = 1905 x 2520 x 2430 mm |
Gewicht | ca. 3000 kg |
Anschlußwert | 3,4 kW (400 V /50 Hz) |
Farbe | grau RAL 9002 |
