2021 Vollmer CHX 840
2021 Vollmer CHX 840
Beschreibung

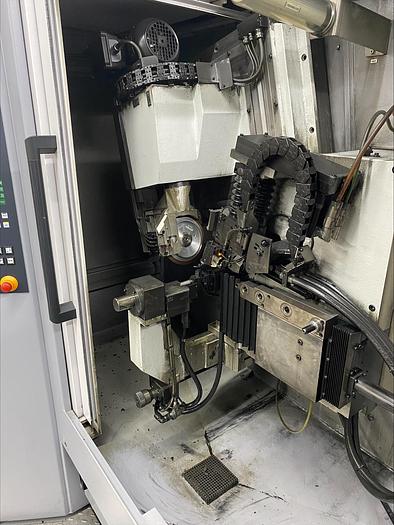

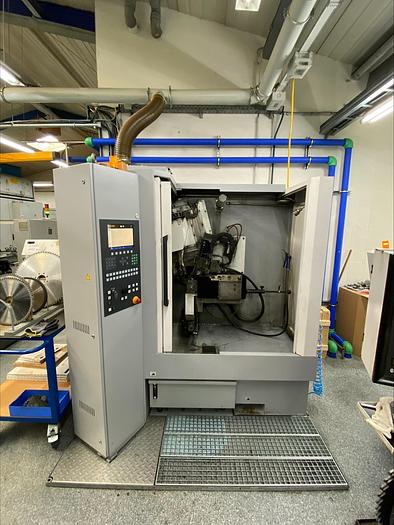

Geeignet zum automatischen Schleifen von Zahnbrust und Zahnrücken an hartmetallbestückten Kreissäge-blättern in einer Aufspannung. Alle bekannten Zahngeometrien (Flach-, Wechsel-, Trapezzahn etc.) können automatisch und in einem Durchlauf geschliffen werden.
Zubehör:
Vollverkleidung
Naßschliffeinrichtung
automatisches Beschickungssystem HS # 172 (Werkstückgewicht bis 5 kg, Stapelhöhe bis 180 mm)
Automatisches Einrichten der Maschine (autom. Sägeneinfahrachse, Sägenanschlag zur
Durchmesserkontrolle, Körperschallmessgerät für automatisches Antasten, etc.)
Standardsoftwarepaket für Zahngeometrien nach Zusammenfassung der Zahnform
Software zum Schleifen von Sägeblättern mit Gruppenverzahnung, mit unterschiedlichen Zahngeometrien
Software für ersetzte und ausgebrochene Zähne
Eingabestation für die Daten der Sägeblätter, mit Touchbedienung
Einrichtung für interne Kühlmittelversorgung mit Öl
Kühlmittellauffangwanne incl. Gitterroste für die Maschine
Kühlmittelauffangwanne incl. Gitterroste für das Beladesystem HS
automatische Zentralschmierung
automatische Feuerlöscheinrichtung
Maschinenleuchte
1 Sägeblattaufnahme
1 Sägeblattaufnahmebolzen Ø 16 mm
1 doppelseitige Schleifscheibenaufnahme
2 Laderdorne
25 Sägeblatt-Trennplatten
Spezifikationen
Hersteller | Vollmer |
Modell | CHX 840 |
Jahr | 2021 |
Zustand | Gebraucht |
Lagernummer | CHX840 |
Kreissägeblattdurchmesser mit Roboter | 140 - 530 mm |
Kreissägeblattdurchmesser ohne Roboter | 80 - 840 mm |
Kreissägen-Bohrungsdurchmesser | ab 10 mm |
Stammblattdicke | ≤ 8 mm |
Zahnteilung | ≤ 100 mm (≤ 180), |
Spanwinkel | -30° bis +40°, |
Freiwinkel | 6° bis 45° |
Schrägschliff am Zahnrücken | bis 45° |
Schrägschliff an der Zahnbrust | ≤15° |
Schrägschliff an der negativen Zahnbrust | ≤ 15° |
Zahnhöhendifferenz | beliebig |
Schleifscheibendurchmesser | 125/175 mm |
Schleifscheibenbohrungsdurchmesser | 125/175 mm |
Antriebsleistung Schleifspindel | 1,1 kW |
Arbeitsgeschwindigkeit | bis 20 Zähne/min., |
Abmessungen Maschine B x T x H | = ca. 1900 x 1435 x 1980 mm |
Abmessungen Lader HS B x T x H = | ca. 1650 x 1435 x 1980 mm |
Gewicht Maschine | ca. 1600 kg |
Gewicht Lader HS | ca. 700 kg |
Farbe | telegrau RAL 7045/RAL 7047 |
