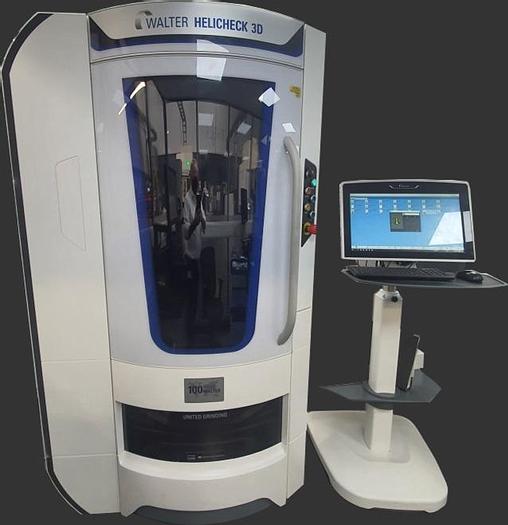

2019 Walter Helicheck 3D
nicht verfügbar
2019 Walter Helicheck 3D
Beschreibung
4-Achs-CNC-Messmaschine, weitere CNC-Achse sowie Lasersensor zum Messen der Außenkontur und zum Generieren von 3D-Punktewolken. Berührungsloser Komplettmessung von Präzisionswerkzeugen, Mikrowerkzeugen, Schleifscheiben, rotationssymmetrische Teile und Flachteile. Es können Mikrowerkzeuge mit Durchmesser ab 0,1 mm hochpräzise gemessen werden. Zertifizierte Genauigkeit E1 = (1,8 + L/300) μm und Wiederholgenauigkeit ≤ 1,5 μm.
Zubehör:
Vollverkleidung,
Adapterspindel ISO 50,
Maschinensoftware:
Auftragsmanagement-Software
Software Quick Check Modular
Software-Quick Check Turbo
Software Easycheck
3D-Tool-Analyse
3D-Matcher
Software Externer Dateneingabe QCM für einen externen PC inkl. Hardlock-. USB-Dongle,
Bedienpult mit Ständer, Tastatur und Maus.
Spezifikationen
| Hersteller | Walter |
| Modell | Helicheck 3D |
| Jahr | 2019 |
| Zustand | Gebraucht |
| Lagernummer | M01680 |
| Verfahrweg X-Achse | 270 mm |
| Verfahrweg Z-Achse | 325 mm |
| Verfahrweg Y-Achse | 455 mm |
| A-Achse | 360° |
| Längenmessgenauigkeit E1-Wert E1 | (1,8 + L/300) μm |
| Positionsauflösung für alle Linearachsen Y, Z | 0,02 µm |
| Messwertauflösung | 0,25 µm |
| max. Werkstück-Länge | 420 mm |
| max. Werkstückgewicht | 25 kg |
| Vergrößerung Durchlichtkamera | 1:50 fach |
| Anschlußwert ca. | ca. 1,5 kVA (230 V / 50 Hz) |
| Abmessungen B x T x H ca. | 1117 x 1390 x 2012 mm |
| Gewicht | 1200 kg |
| Farbe | grau RAL 9003, grau RAL 7011 |
