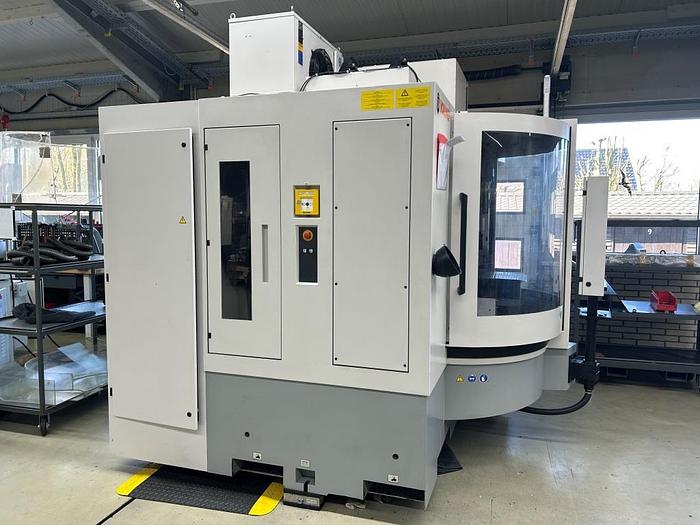

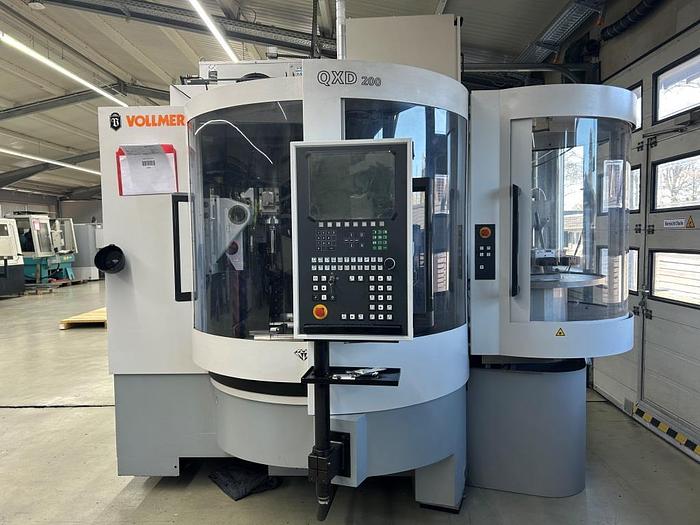

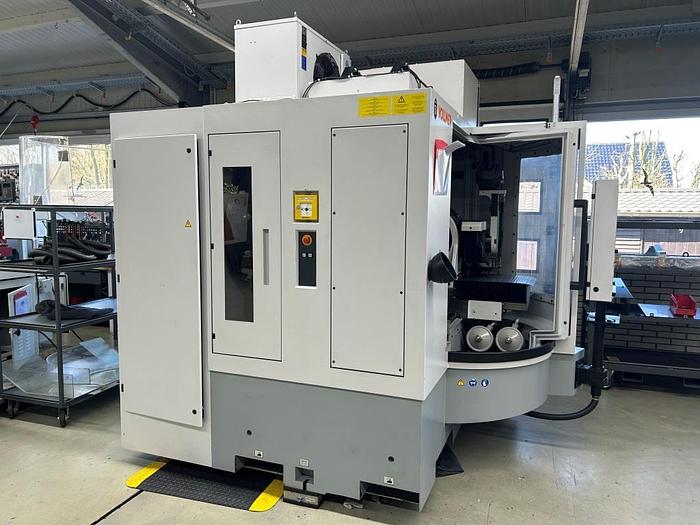

2010 Vollmer QXD 200
2010 Vollmer QXD 200
Beschreibung
Universal-Maschine zum Erodieren von unterschiedlichen PKD-Werkzeugen bis 250 mm Durchmesser und 200 mm Länge, in Produktion und Service.
Zubehör: Vollverkleidung
Meßtaster für die komplette Vermessung der Werkzeuge
Werkstückträger-Adaptation A-Achse von SK 50 auf HSK 63 A

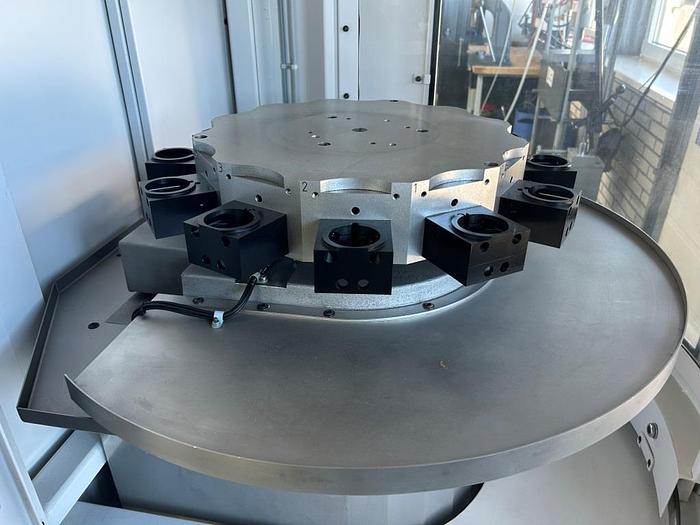

Lader für bis zu 6 Erodierscheibensätze (Werkzeugwechsler)

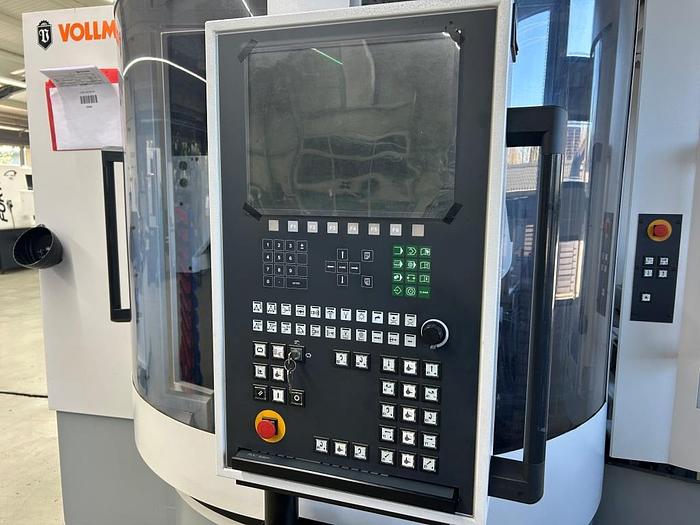

alphanumerische Tastatur
Standardprogramme für Messen, Erodieren
Kühl- und Reinigungseinrichtung für Dielektrikum
automatische Feuerlöscheinrichtung
Absaugung N183
1 Wechelelement
1 Spülsatz
1 Messdorn
1 Aufnahmeflansch für Rotationselektroden
Spezifikationen
| Hersteller | Vollmer |
| Modell | QXD 200 |
| Jahr | 2010 |
| Zustand | Gebraucht |
| Lagernummer | M02046 |
| Verfahrweg X-Achse | 440 mm |
| Verfahrweg B-Achse | +/-15° |
| Verfahrweg Y-Achse | 876 m |
| Verfahrweg Z-Achse | 420 mm |
| Verfahrweg E-Achse | 210° |
| A-Achse Drehbereich | 360° |
| Werkstücktragerbasis ist immer | SK 50 |
| Werkstücklänge | max. 200 mm |
| Werkstückdurchmesser | max. 250 mm |
| Werkstückgewicht | max. 15 kg |
| Anschlußwert ca. | 6,7 kW 400V/50Hz |
| Gewicht ca. | 7000 kg |
| Abmessungen B x T x H = | 1987 x 3141 x 2275 mm |
| Farbe | RAL 7047 Telegrau 4/ Farbe RAL 7045 Telegrau 1 |
