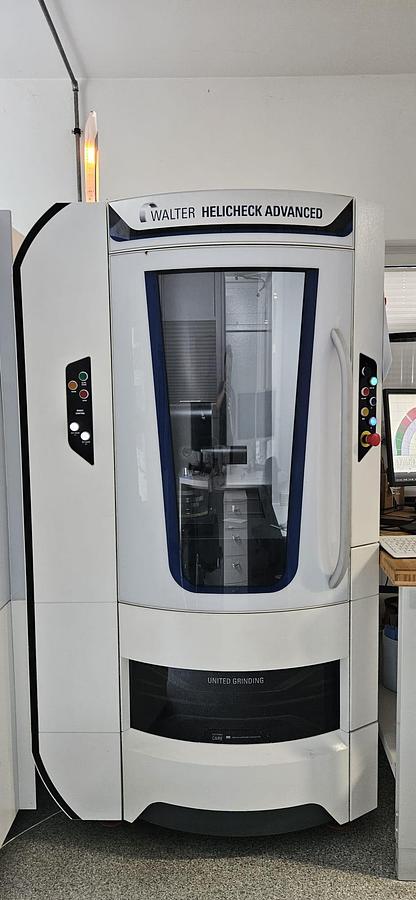

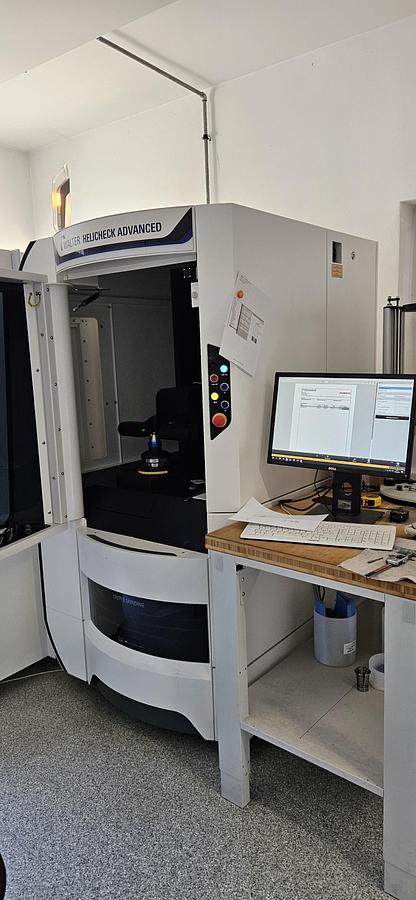

2020 Walter Helicheck Advanced
Verkauft
2020 Walter Helicheck Advanced
Beschreibung
4-Achs-CNC-Messmaschine zur vollautomatischen, berührungslosen Komplettmessung von Präzisionswerk-zeugen, und komplexer Profile und Formen mit schwingungsarmer, massiver Granit-basis für höchste Meßpräzision. Wiederholgenauigkeit ≤ 1,5 μm.
Zubehör:

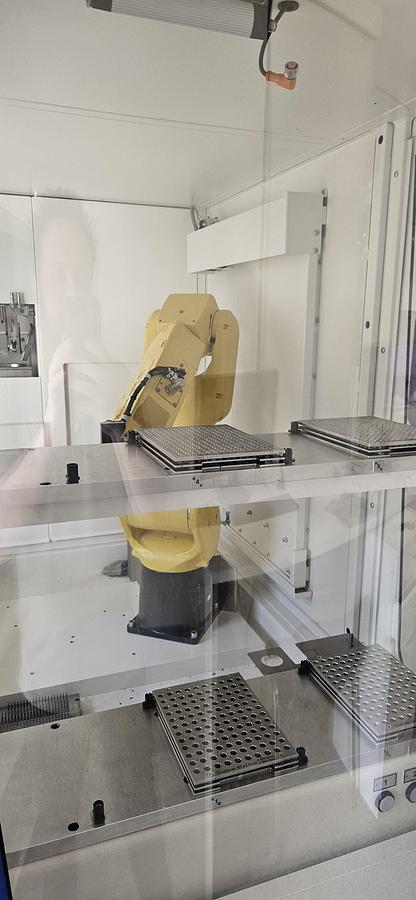

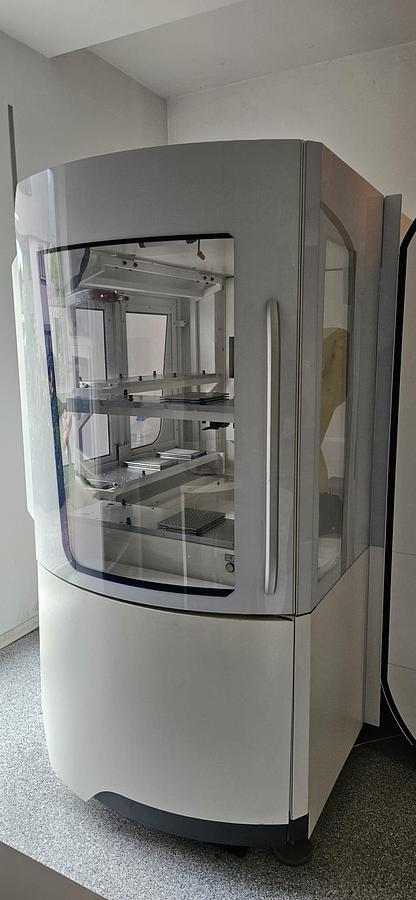

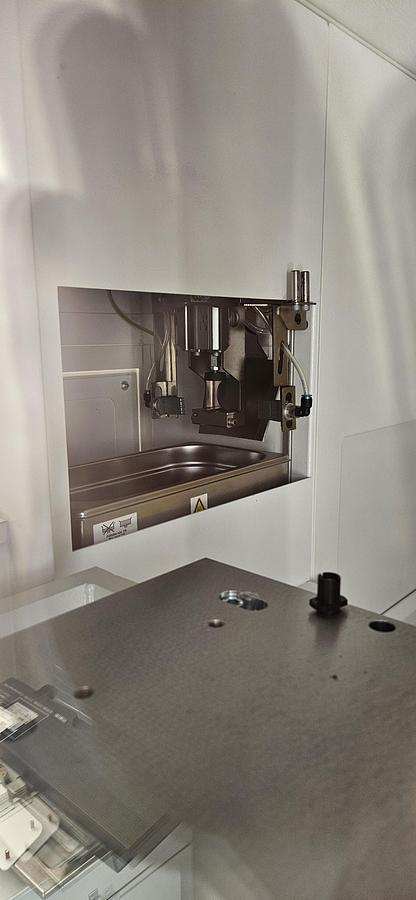

6 Achs Robot-Lader mit Reinigungsstation und Laserbeschriftung, Baujahr 2023
Software Quickcheck Schleifscheiben,
Software DXF-Generator,
Software ViaFit,
Meßtaster Renishaw,
Durchlichtoptik mit 100facher Vergrößerung,
Einstellvorrichtung mit Meßkofferset für Robot-Lader,
Spannfutter Ø3-20mm HPS20L,
6 x Spannzange HPS20ger. Ø3mm, Ø4mm, Ø4mm, Ø6mm, Ø8mm, Ø10mm,
Greiferfinger SPZ20/D3-16,
6 x Roboterkassette Ø3mm, Ø4mm, Ø4mm, Ø6mm, Ø8mm, Ø10mm.
Spezifikationen
| Hersteller | Walter |
| Modell | Helicheck Advanced |
| Jahr | 2020 |
| Zustand | Gebraucht |
| Lagernummer | Helicheck_Roboterzelle |
| Verfahrweg X-Achse | 270 mm |
| Verfahrweg Z-Achse | 325 mm |
| Verfahrweg Y-Achse | 455 mm |
| Werkstückdurchmesser | 2-320 mm |
| Werkstücklänge | 420 mm |
| Werkstückgewicht max. | 25 kg |
| Vergrößerung Durchlichtkamera | 1:50 fach |
| Vergrößerung Auflichtkamera | 100 fach |
| Vergrößerung Stirnkamera | 100 fach |
| Zertifizierte Genauigkeit | E1 = (1,8 + L/300) μm |
| Wiederholgenauigkeit | ≤1µm |
| Anschlußwert ca. | 1,5 kW (230 V / 50 Hz) |
| Gewicht | ca. 1200 kg |
| Farbe | grau RAL 9003, grau RAL 7011 |
