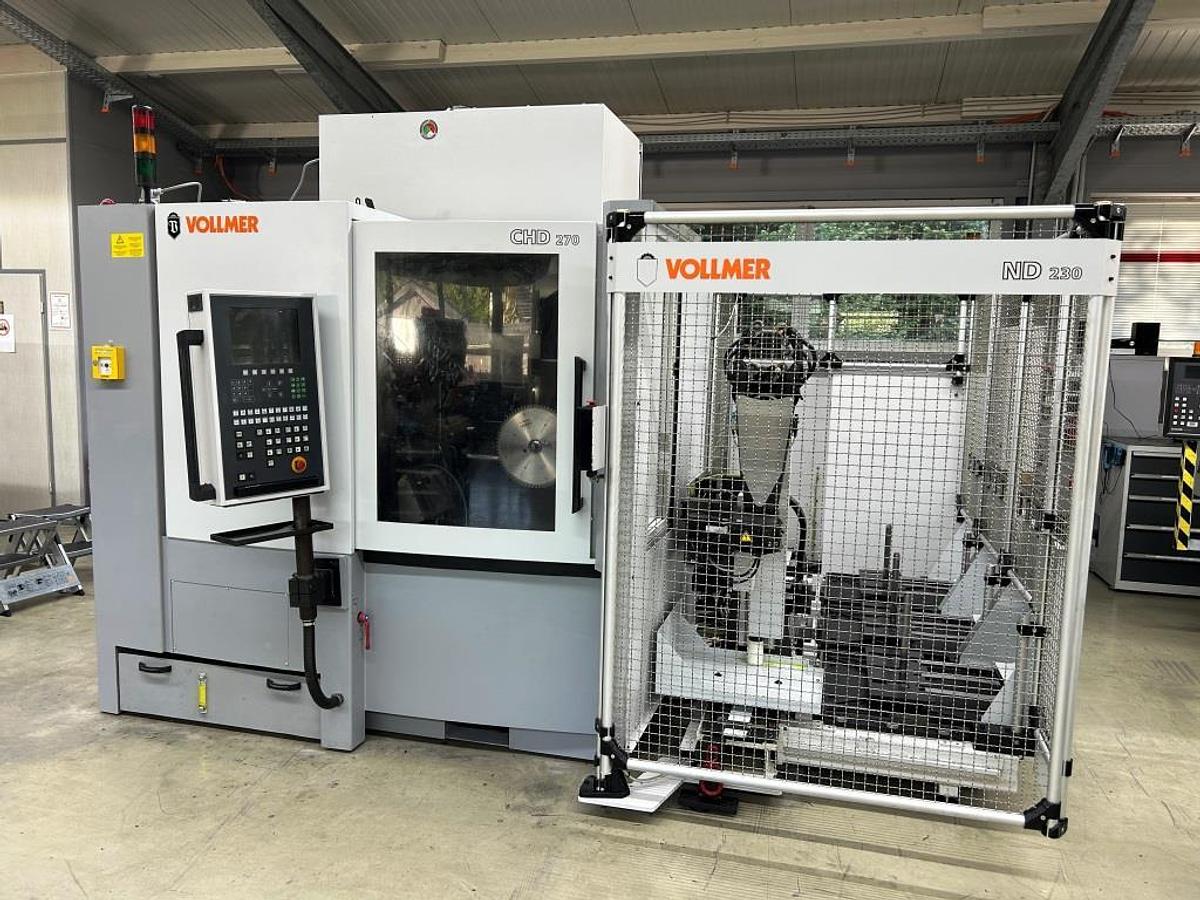

2013 Vollmer CHD 270/ND230
2013 Vollmer CHD 270/ND230
Beschreibung

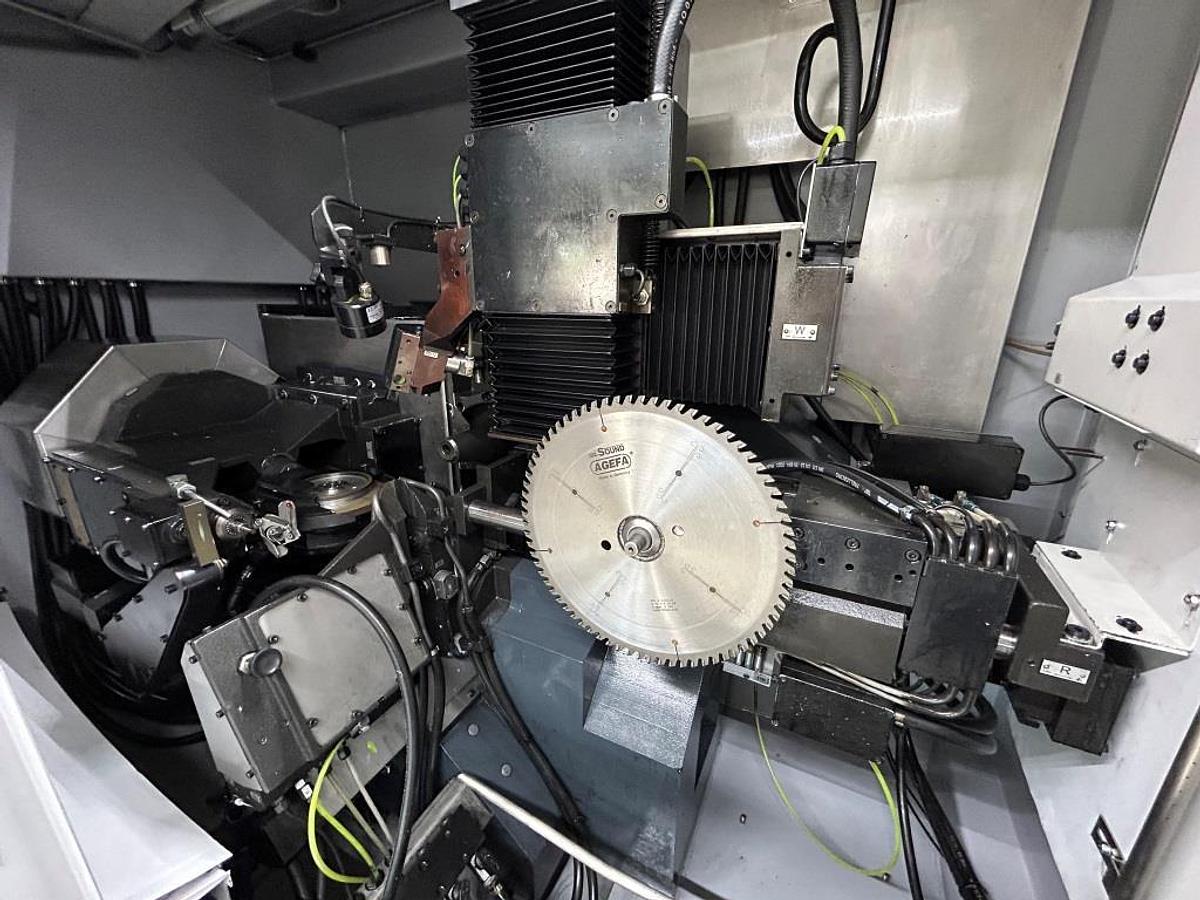

Geeignet zum automatischen Schleifen von HM – Kreissägeblättern an Brust und Rücken in einer Aufspannung. Alle bekannten Zahngeometrien (Flach-, Wechsel-, Trapezzahn etc.) können automatisch und in einem Durchlauf.
Zubehör:
Vollverkleidung

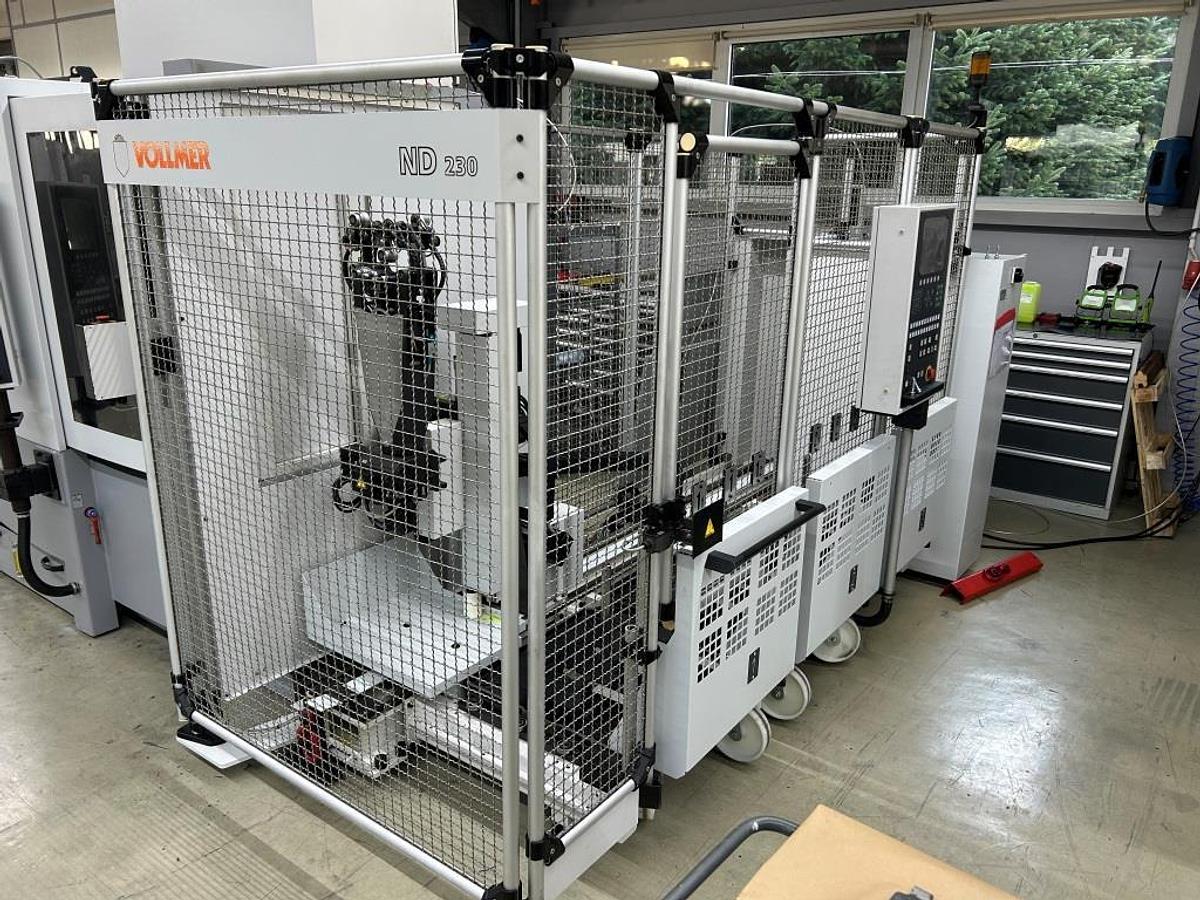

Lader ND 230
Hard- und Softwarepaket V für Mehrflächenbearbeitung am Zahnrücken,
Hard- und Softwarepaket für HM Sägen in der Metalbearbeitung (inkl. Spanleitstufe),
Einrichtung zum schleifen mit Ölkühlung
integriertes Hohlzahnschleifgerät
integriertes Spanteillerschleifaggregat
Dunstabscheider N183 700 m³/h

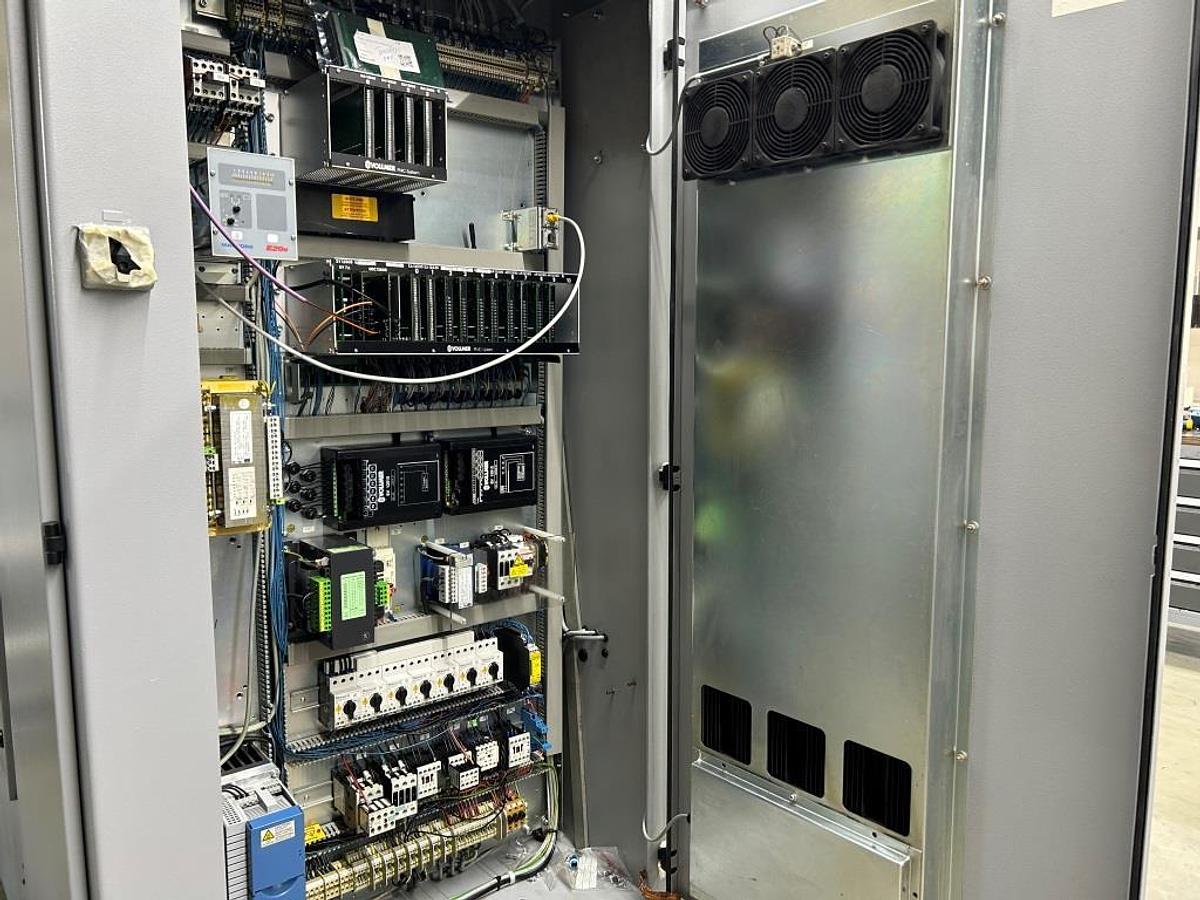

Schaltschrankkühler
Einschubtastatur zur Datenverwaltung
automatische Feuerlöscheinrichtung
automatische Zentralschmierung
Meßtaster
Maschinenleuchte
1 x Schleifscheibenaufnahmen
1 x Sägeblattmagnetaufnahme,
1 x DES 350 (Dateneingabestation),
3 Beschickungswagen,
1 Satz Ölauffangwannen.
Spezifikationen
| Hersteller | Vollmer |
| Modell | CHD 270/ND230 |
| Jahr | 2013 |
| Zustand | Gebraucht |
| Lagernummer | M02226 |
| Kreissägeblattdurchmesser ohne Roboter | 80 -840 mm |
| Kreissägeblattdurchmesser mit Roboter | 100 - 630 mm |
| Kreissägen-Bohrungsdurchmesser | mit Roboter von 10 -180 mm |
| Blattdicke ohne Roboter | bis 14 mm |
| Blattdicke mit Roboter | bis 5 mm |
| Zahnteilung | 6 - 120 mm |
| Spanwinkel | -35° bis +40° |
| Freiwinkel | 5° - 45° |
| Schrägschliff am Zahnrücken | bis 45° |
| Schrägschliff an der negativen Zahnbrust | bis 30° |
| Arbeitsgeschwindigkeit bei Brust- und Rückenschliff | bis 12 Zähne/min., |
| Schleifweg und Schleifgeschwindigkeit je Bearbeitungsfläche am Zahn | stufenlos einstellbar |
| Abmessungen Lader L x B x H = | 3840 x 2020 x 2000 mm |
| Abmessungen Maschine L x B x H = | 2316 x 1860 x 2058 mm |
| Gewicht Maschine | 3000 kg |
| Gewicht Lader | 1400 kg |
| Anschlußwert ca. | 4,4 kW (400 V / 50 Hz) |
| Farbe | telegrau RAL 7045/7047 |
