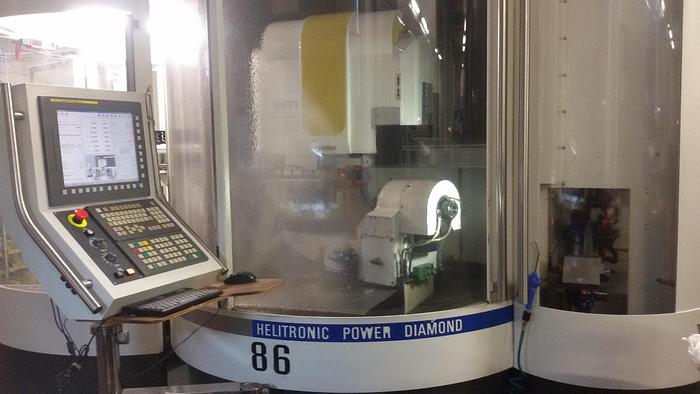

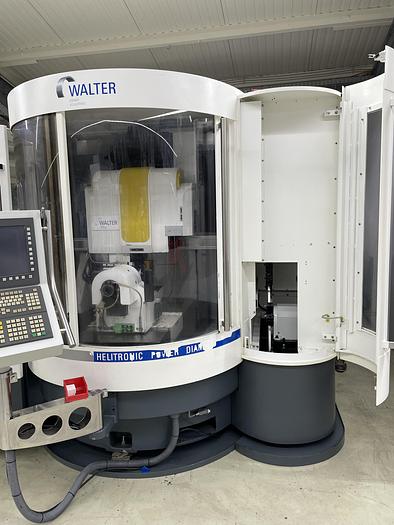

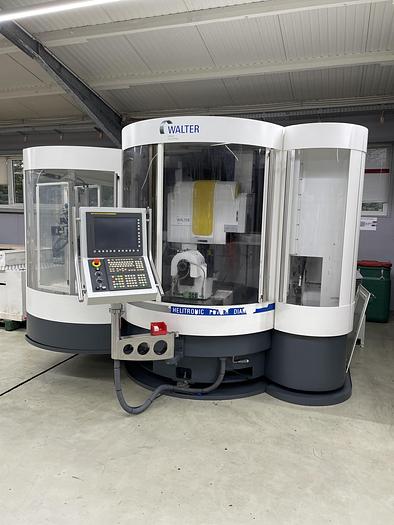

2010 Walter Helitronic Power Diamond

2010 Walter Helitronic Power Diamond

oderanrufen +49447192920

Beschreibung

Geeignet zum Erodieren von PKD-Werkzeugen für die Holz- und Metall-Industrie sowie zum Nachschleifen und Neuanfertigen von Holz- und Metallbearbeitungswerkzeugen aller Art.


Zubehör:

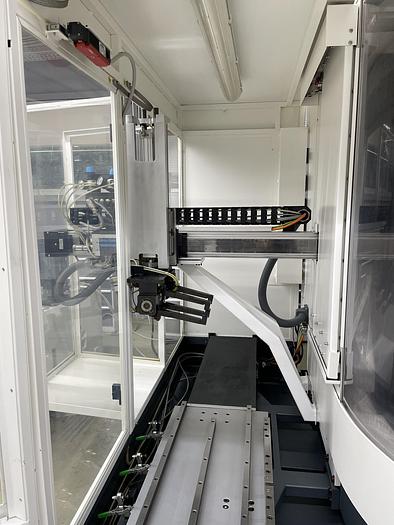

Palettenlader für max. Werkzeugkapazität 280 Stück mit max. Länge 220 mm und Ø 32 mm

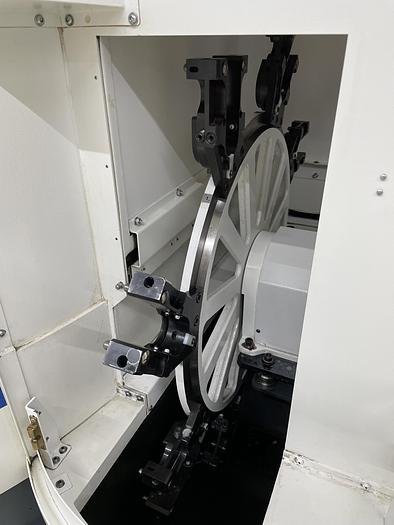

Elektroden-/Schleifscheibenwechsler mit 8 Magazinplätzen

Automatische, hydraulische Lünette

A-Achse zum Rundschleifen, Drehzahlbereich 0 - 750 1/min,

Software Helitronic Tool Studio Standard Lizenz

Software Helitronic Tool Studio Advanced Lizenz

Software Option Step Tools

Softwarepaket 1 (zylindrische Werkzeuge scharfkantig, Ecken- und Vollradius),

Softwarepaket 2 (konisch-spiralige Werkzeuge scharfkantig, Ecken- und Vollradius),

Softwarepaket 3 (Bohrer und Stufenbohrer)

Softwarepaket 5 (Scheibenfräser)

Softwarepaket 7 (Profilwerkzeuge)

Softwarepaket 16 (Warmlaufprogramm)

Softwarepaket 17 (Rundschleifen),

Softwarepaket 18 (Abrichten)

Softwarepaket 51 und 52 (Rotationserodieren and PKD Werkzeugen wie Schaft-, Zirkular-, Profil-, Stufenfräser etc.),

Softwarepaket 53 (Runderodieren)

Softwarepaket 63 (Erodieren von Standard-Bohreranschliffen sowie Spanraum und Rücken)

Meßtaster

stufenlose Drehzahlregelung,

automatische Zentralschmierung,

automatische Feuerlöscheinrichtung,

Ölauffangwanne,

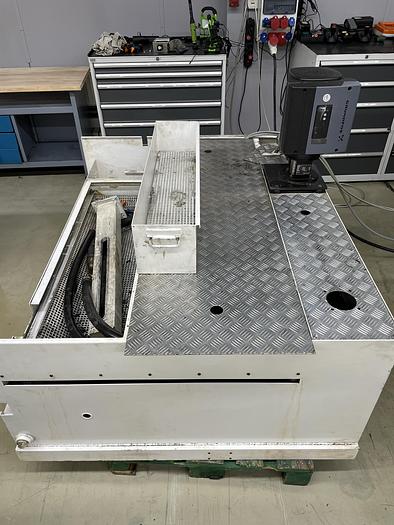

Kühlmitteltank mit frequenzgesteuerter Pumpe

2 Schleifscheibenaufnahmen

Spezifikationen

HerstellerWalter
ModellHelitronic Power Diamond
Jahr2010
ZustandGebraucht
LagernummerP-DIA
X – Achse Längsbewegung460 mm
Y–Achse Vertikalbewegung320 mm
Z – Achse Querbewegung660 mm
C-Achse Schwenkbereich+/- 200 °
WerkstückaufnahmeISO 50
Werkstück-DurchmesserMax. 320 mm
Werkstücklänge bei Stirnbearbeitung280 mm
Werkstücklänge bei Umfangbearbeitung350 mm
Schleifscheibenantriebsleistungbis zu 16,5 kW
Schleifscheibendrehzahlen stufenlos0 - 9500 U/min.
SchleifscheibendurchmesserMax. 200 mm
Anschlußwert24 kVA (400 V/50Hz)
Abmessungen B x T x H ca.3530 x 2930 x 2273 mm
Gewicht ca4600 kg
Farbegrau RAL 7011 / RAL 9003.
