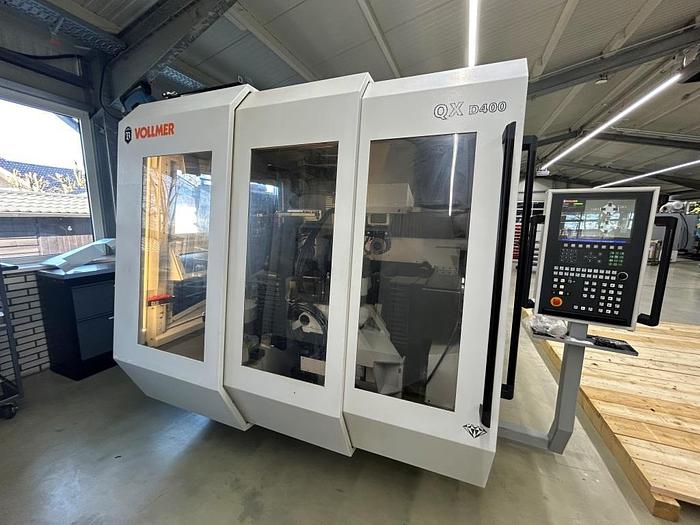

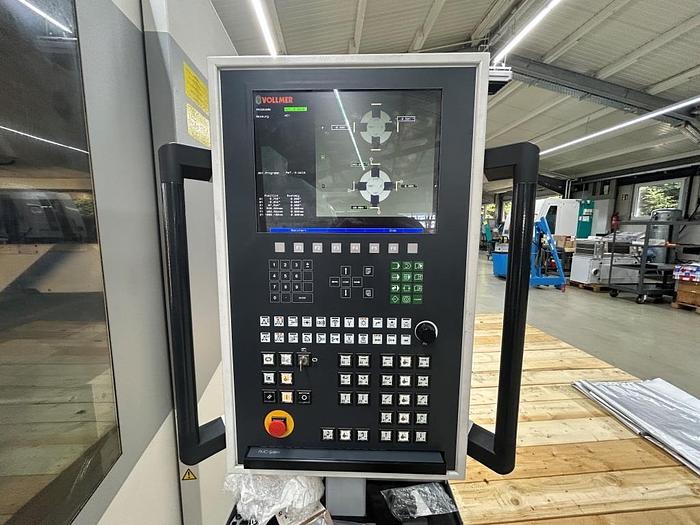

2006 Vollmer QXD 400
![Used 2006 Vollmer QXD 400](https://i.machineryhost.com/495dabfd0ca768a3c3abd672079f48b6/d2e8597e65bcf8b2767f3fd69a56add4/large-used-2006-vollmer-qxd-400.jpg)
2006 Vollmer QXD 400
Beschreibung

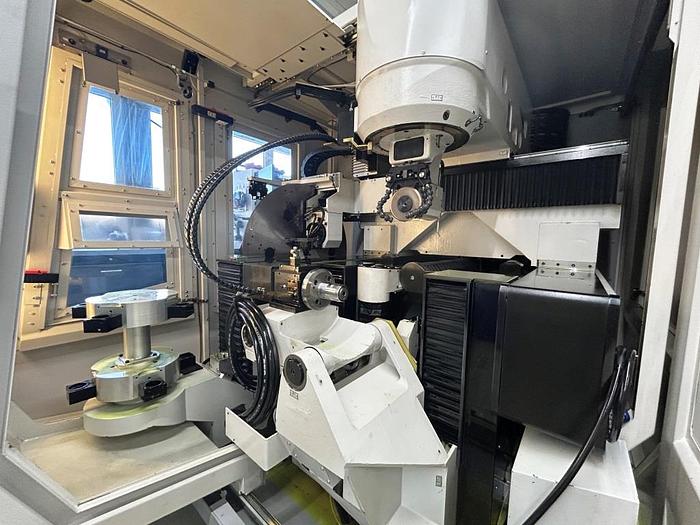

Universal-Maschine zum Erodieren, Schleifen und Polieren von unterschiedlichen PKD-Werkzeugen bis 400 mm Durchmesser und 400 mm Länge in Produktion und
Zubehör:

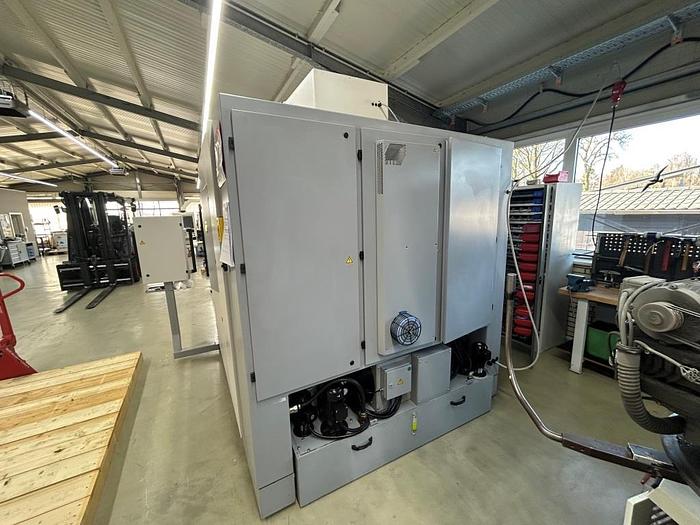

Vollverkleidung,
Filtersystem für Dielektrikum,
automatische Feuerlöschanlage DIN 14497,
Standardprogramme für messen, erodieren usw., Programm für Abschrägen von Werkstückschneidekanten,
automatische Diagnose Programm für Maschinenbetriebstataus mit Textausgabe am Bildschirm, automatische Referenzieren der Maschine durch "Teach-in" Modus,

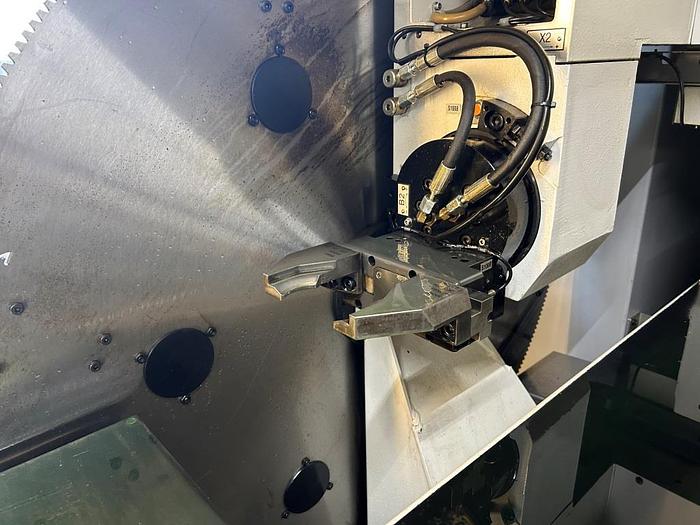

Lader für bis zu 6 Werkstücke,(Erodierscheiben) mit CNC-gesteuerte Schwenkarm für Be-und Entladen von einen Werkstückmagazin,
Werkzeugmagazin für max. 24 St. Werkzeuge
2 Wechselelemente QX,

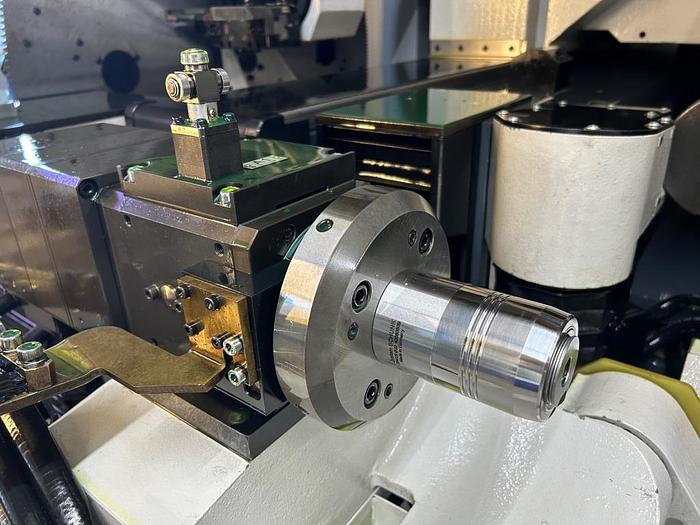

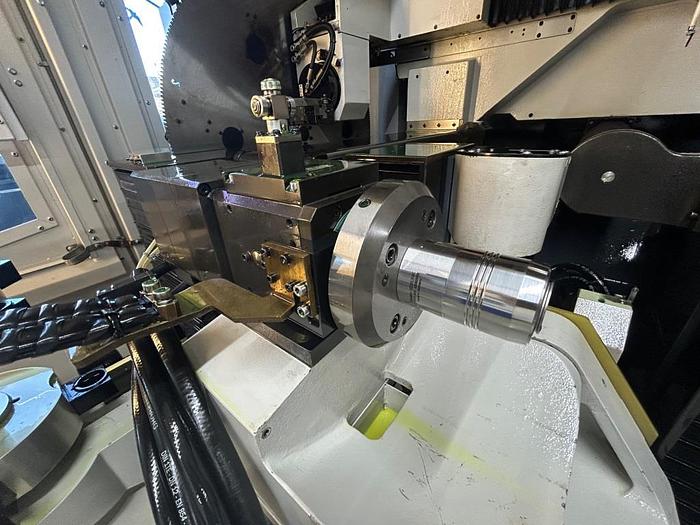

Adaption zur A Achse für Magazinbetrieb für HSK63 F oder A (nach Wunsch) mit Prüfdorn

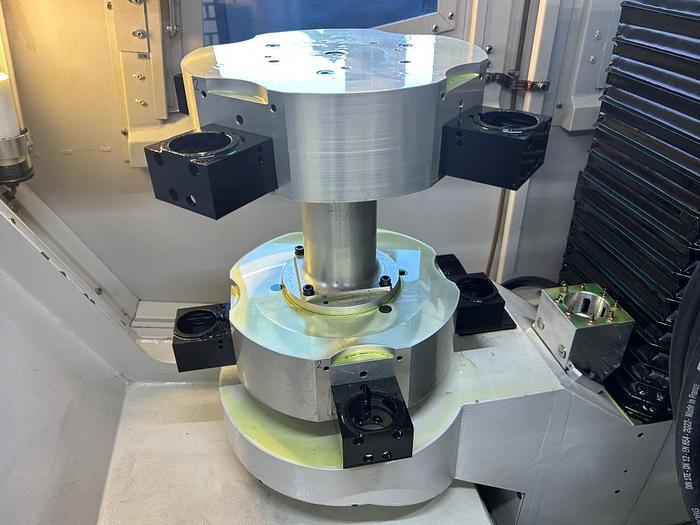

2 Magazinscheibe für je 4 Werkzeuge
Magazinerweiterung auf 8 Werkzeuge

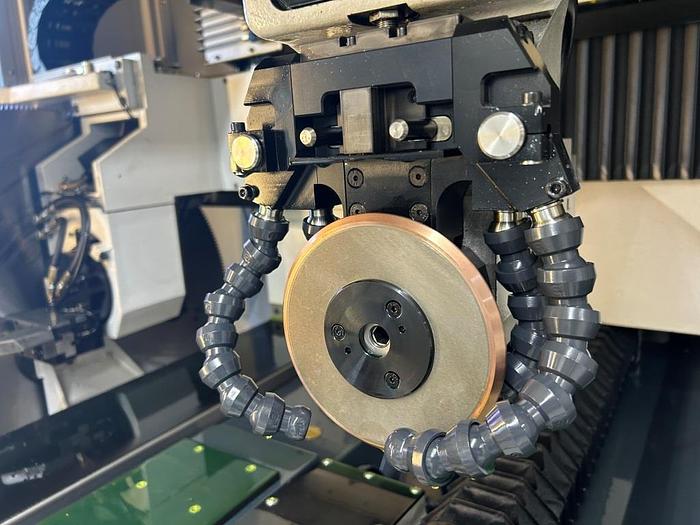

1 x Aufnahmeflansch für Erodierscheiben
Spezifikationen
Hersteller | Vollmer |
Modell | QXD 400 |
Jahr | 2006 |
Zustand | Gebraucht |
Lagernummer | QXD400 |
Verfahrweg X-Achse | 730 mm |
Verfahrweg B-Achse | +/- 30° |
Verfahrwege Y-Achse | 840 mm |
Verfahrwege Z-Achse | 500 mm |
E-Achse | 330° |
A-Achse | 360° |
Werkstückträger | SK50 / HSK63F |
Werkstücklänge max. | 400 mm |
Werkstückdurchmesser max. | 400 mm |
Werkstückgewicht max. | 15 kg |
Anschlußwert ca. | 6,7 kW (400 V / 50 Hz |
Abmessungen B x T x H ca. | 2160 x 3435 x 2190 mm |
Gewicht ca. | 7800 kg |
Farbe | RAL 7047 Telegrau 4, Farbe stand RAL 7045 Telegrau 1 |
